一、產品概述

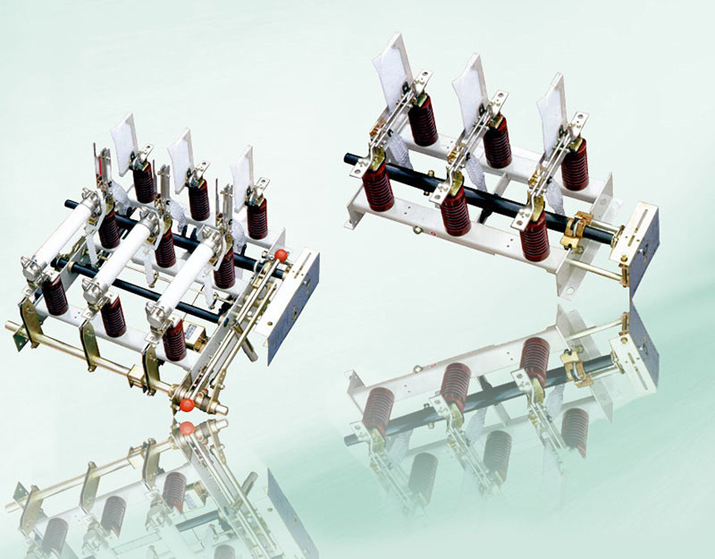

FN7-12DR型交流高壓負荷開關是一種新型產氣式戶內高壓負荷開關，適用于交流50Hz，額定電壓12kV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。
二、使用環境
1、周圍空氣溫度：上限+40 ℃，下限一般地區10℃，高寒區-25℃。
2、海拔高度為1000m及以下。
3、相對濕度：月平均值不大于90%，日平均值不大于95%。
4、周圍空氣應不受腐蝕性或可燃氣體及水蒸氣體等明顯污染。
5、無經常性劇烈運動。
三、額定參數
| 電壓（kV） | 絕緣水平 | 額定電流（A） | 額定熱穩定電流（kA 有效值4S） | 額定動穩定電流（kA 有效值） | 額定短路關合電流（kA 峰值） | |
| 工頻50Hz耐壓-分鐘（kV 有效值） | 雷電沖擊耐壓（kV 有效值） | |||||
| 12 | 相間、相地42 | 相間、相地48 | 400 | 12.5 | 31.5 | 31.5 |
| 隔離斷口48 | 隔離斷口85 | 630 | 20 | 50 | 50 | |
四、主要規格
| 稱 | 名稱 | 全型號 | DS | DX | L | R | RA | F | 用途 |
| 接地開關在進線端 | 接地開關在出線端 | 聯鎖裝置 | 熔斷器 | 撞擊式熔斷器 | 電動分閘裝置 | ||||
| 負荷開關 | 不帶撞擊脫扣器 | FN7-12 | - | - | - | - | - | - | 線路負荷開關 |
| FN7-12DSL | △ | - | △ | - | - | - | |||
| FN7-12DXL | - | △ | △ | - | - | - | |||
| FN7-12R | - | - | - | △ | - | - | 變壓器保護 | ||
| FN7-12DSLR | △ | - | △ | △ | - | - | |||
| FN7-12DXLR | - | △ | △ | △ | - | - | |||
| 帶撞擊脫扣器 | FN7-12RAF | - | - | - | - | △ | △ | 變壓器保護 | |
| FN7-12DSLRAF | △ | - | △ | - | △ | △ | |||
| FN7-12DXLRAF | - | △ | △ | - | △ | △ |

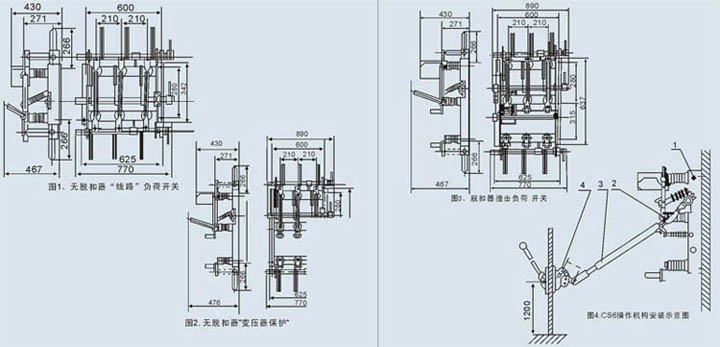

五、外形及安裝尺寸
