一、產品概述

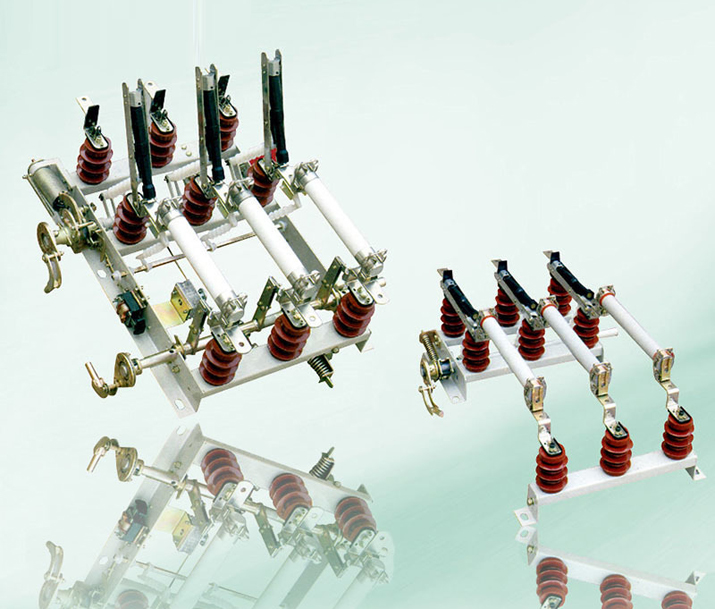

FN5-12R（L）系列戶內交流高壓負荷開關-熔斷器組合器是我公司引進國外先進技術，結合我國的供電要求，自行設計研制面成的。該產品經長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》（1990版）和GB3840《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于12kV線路的電能分配，并有效地避免了設備的缺相運行。
該產品的研制成功填補了國內空白，可實現開關、隔離和接地三功能。
二、產品用途
FN5-12R（L）型戶內交流高壓負荷開關-熔斷器組合電器亦稱帶脫扣裝置負荷開關（以下簡稱開關），適用于50Hz，額定電壓6-12kV的網絡中，可開斷負荷電流、過載電流及短路電流，本負荷開關配用CS6-I型手動操動機構，本產品專用的CS手動機構。
三、使用環境
海拔不超過1000m；
周圍空氣溫度：上限+40℃、下限-25℃；
相對濕度，日平均值不大于95%，月平均值不大于90%（+25℃）；
周圍空氣應不受腐蝕性、可燃性氣體等明顯污染；
無經常性的劇烈運動。
四、技術參數
1、負荷開關-熔斷器組合電器的技術參數見下表：
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 最高工作電壓 | kV | 12 |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定電流 | A | 100 |
| 5 | 額定短路開斷電流 | kA | 50 |
| 6 | 1min工頻耐受電壓（有效值）對地、相間/隔離斷口 | kA | 42/48 |
| 7 | 雷電沖擊耐受電壓（峰值） | kV | 75/85 |
| 8 | 熔斷件撞擊輸出能量 | kg | =5 |
2、組合電器所配負荷開關的技術參數見下表：
| 序號 | 名稱 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 最高工作電壓 | kV | 12 |
| 3 | 額定頻率 | Hz | 50 |
| 4 | 額定電流 | A | 630 |
| 5 | 額定負載有功負載開斷電流 | A | 630 |
| 6 | 5%額定有功負載開斷電流 | A | 31.5 |
| 7 | 額定電容開斷電流 | A | 10 |
| 8 | 額定電感開斷電流 |
A |
40 |
| 9 | 額定轉移電流 | kA | 1.3 |
| 10 | 額定短時耐受電流 | kA | 20 |
| 11 | 額定峰值耐受電流 | kA | 50 |
| 12 | 機械壽命 | 次 | 2000 |

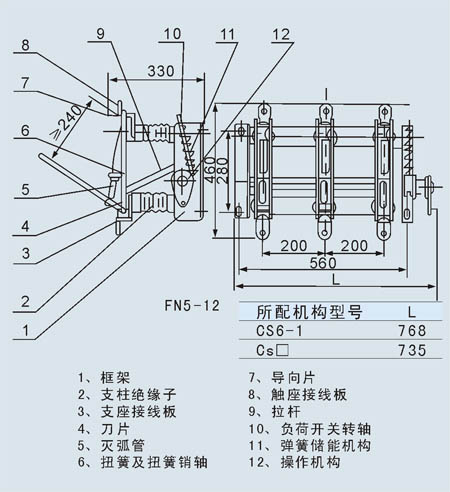

五、外形及安裝尺寸圖
