戶外真空斷路器系列

您的位置 \ 首頁產品中心戶外真空斷路器系列

ZW32-12F看門狗智能分界開關

一、產品概述：

ZW32-12(F)/630-20型戶外高壓永磁智能型(看門狗)真空斷路器(以下簡稱永磁開關)是三相交流501"1z、額定電壓12kV的戶外高壓開關設備。永磁開關主要用作變電站。10kV出線開關及10kV級三相交流電力系統中作為分、合負荷電流，開斷過載電流及短路電流的線路保護開關。
斷路器符合GB1984-2003《高壓交流斷路器》、DL/T402-2007《高壓交流斷路器訂貨技術條件》和DL/T403—2000《12kV～40.5高壓真空斷路器訂貨技術條件》等枝術標準。

二、結構特點：

1、永磁開關由真空開關本體，單穩定永磁操動機構和智能控制器三部分構成，因而具有廣泛的配合范圍和靈活方便的動作程序整定方式，具有很高的工作可靠性和安全性，是具有控制和保護功能的新型“機電一體化”智能高壓開關設備。
2、斷路器符合GBl984-2003《高壓交流斷路器》、DL/T402-2007《高壓交流斷路器訂貨技術條件》和DL/T403-2000《12kV～40 5kV高壓真空斷路器訂貨技術條件》等技術標準。

三、使用環境：

1、周圍空氣溫度：上限+4-40~C，下限-40~C
2、海拔：不超過3000mm
3、風壓：不超過700Pa(相當于風速34m/s)
4、空氣污穢程度：不超過IV級
5、覆冰厚度：不超過10mm
6、沒有火災，爆炸危險，化學腐蝕及劇烈振動的場所

四、結構特點：

該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。

五、安裝、使用與維護：

6.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。
6.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。
6.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。
6.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。
6.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。
6.6 操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。

六、開關機械特性：
序號 項目單位數值
1 觸頭開距 mm 9±1
2 觸頭超行程 mm 2±0.5
3 分閘速度 m/s 1.2±0.2
4 合閘速度 m/s 0.8±0.2
5 觸頭合閘彈跳時間 ms ≤2
6 相間中國距離 mm 340±2
7 三相分合閘不同期性 ms ≤2
8 各相導電回路電阻 υΩ ≤80
9 帶隔離開關各相導電回路電阻 υΩ ≤150
10 合閘時間 ms 30-60
11 分閘時間（分勵脫扣） ms 20-40
12 儲能電動機額定功率 W 40

七.開關動作原理

8.1 手動機構動作原理合閘操作：
先拉動儲能手柄進行儲能，所施操作力矩由小變大，當合閘彈簧過中瞬時，合閘彈簧釋放能量，促使儲能系統逆時針旋轉并帶動拐臂轉動，帶動傳動軸使斷路器合閘，同時分閘拐臂扣住分閘半軸，使斷路器處于合閘狀態；機構在合閘狀態下，凸輪與轉動軸套脫離，機構不能再次合閘。
分閘操作：斷路器合閘后，拉動分閘手柄或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。
8.2 電動機構動作原理
儲能操作：拉動儲能手柄，或儲能電機轉動，在傳動齒輪的帶動下使凸輪轉動，合閘彈簧被逐漸拉長，當彈簧過中后，凸輪由定位件保持不再轉動，斷路器處于準備合閘狀態；同時凸輪與傳動軸脫離，使機構不能再次儲能。
合閘操作：儲能完畢后，拉動手動合閘手柄或給合閘線圈施加電壓，使合閘半軸轉動，合閘拐臂與合閘半軸解扣，合閘彈簧釋放能量，帶動傳動軸使斷路器合閘，同時分閘彈簧被儲能。機構在合閘狀態下，再進行儲能操作，合閘彈簧再次被拉長，彈簧過中后，合閘半軸被聯鎖裝置扣住，避免機構誤合閘。在合閘已儲能狀態，機構處于重合閘狀態，可實現“O-0.3S-CO”一次重合閘操作。
分閘操作：斷路器合閘后，拉動分閘手柄或給分閘線圈施加電壓或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。
注：操動機構過流線圈為短時工作制，不能長時間通流。

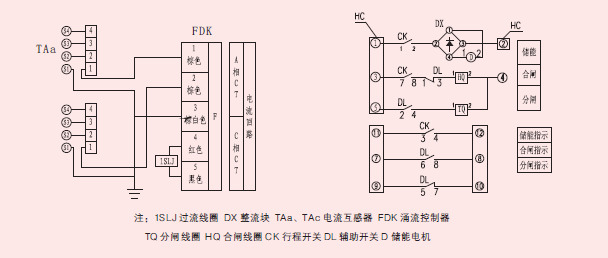

斷路器的過流保護及機構控制電氣原理圖見圖3。(注：以隨斷路器的二次接線原理圖為主)

八、開關訂貨須知：
訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。
用戶須提出安裝方式，選擇相應緊固附件。
用戶須根據使用要求選擇相應的功能配置。
隨機文件：
6.1 產品合格證一份。
6.2 安裝使用說明書一份。
6.3 裝箱單一份。

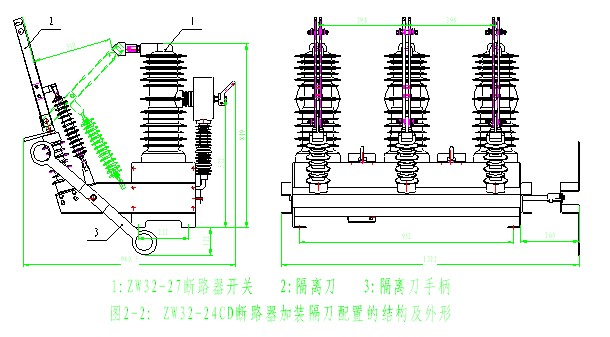

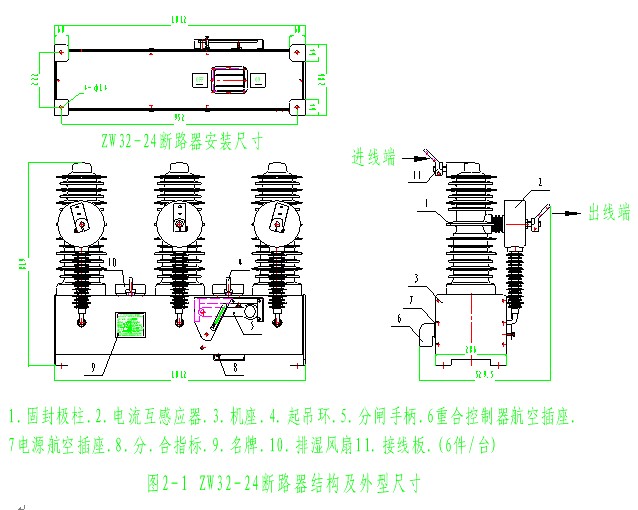

九、尺寸結構剖解圖

十、售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。

(2)由于操作不當而造成的故障或損壞。

(3)由于對產品的改造、分解、組裝而發生的故障或損壞.

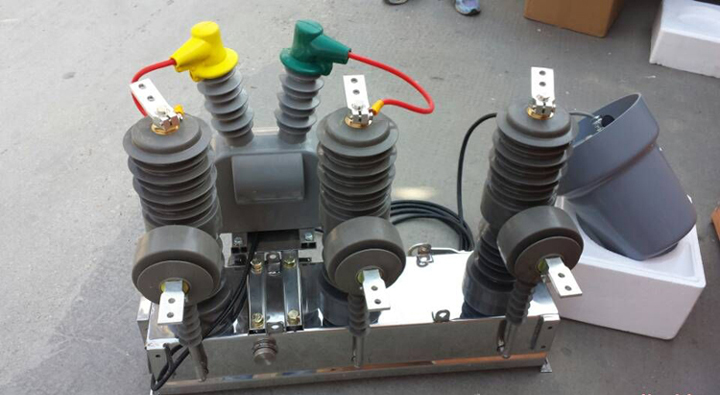

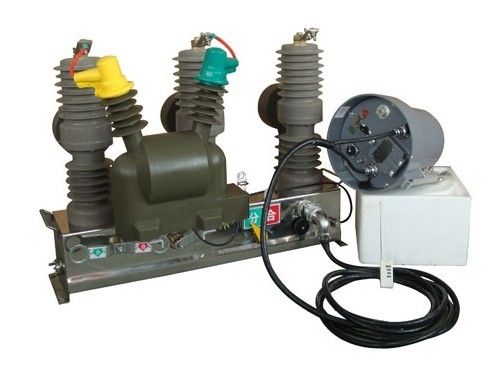

十一、產品生產實物圖：
